Ekscentryczny napięcie zacisk - f. Przyrządy - "PowerClamp"
Zakres stosowania
- Ekscentryczny zacisk napięcia, śruby i mocowania urządzenia na
- Uniwersalny system mocowania do mocowania wszystkich kształtów obrabianego, czy prostokątne, skośne, wklęsłe lub wypukłe

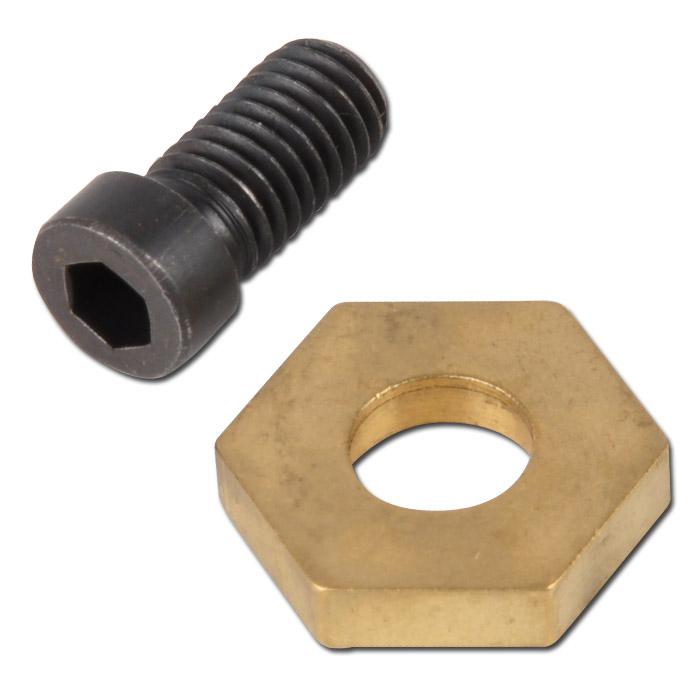

- Szczególną cechą tego urządzenia jest śruba ze stali (wytrzymałość 10,9) z ekscentrycznego głowy
- mimośrodowy powoduje ruch zaciskania przy bardzo dużej siły zaciskającej
- jako element zaciskowy jest podkładka z mosiądzu hex
- z ogranicznikiem szpilek i 1 lub 2 śrub mocujących, z których każdy może być obrabiany zaciśnięty w wielu różnych formach
- niska wysokość pozwala na łatwą edycję powierzchni przedmiotu, a tym samym bez uwzględnienia zasobów Spannratzen muszą być podejmowane w programowaniu CNC
- Niewielkie wymiary pozwalają na oszczędność miejsca multi-napięcie
- Zaciski mogą być również stosowane jako ogranicznik
- (Bolt) - traktowane stal klasy 10,9
- Materiał (dysk) - Mosiądz
- śrubowe mimośrodowe - M4 do M16
Wykonań (6)
Ograniczyć wybór
śrubowe mimośrodowe
SW E mm Wysokość
Długość gwintu mm F
Allen Rozmiar B mm
Exzenterweg C mm
SW D mm
Siła zamknięcia kN G
Nr art.: 949817414100
Wersja
| śrubowe mimośrodowe | M4 |
| SW E mm Wysokość | 2,8 |
| Długość gwintu mm F | 10 |
| Allen Rozmiar B mm | 3 |
| Exzenterweg C mm | 0,8 |
| SW D mm | 8 |
| Siła zamknięcia kN G | 0900 |
Nr art.: 949817414103
Wersja
| śrubowe mimośrodowe | M6 |
| SW E mm Wysokość | 4,8 |
| Długość gwintu mm F | 12 |
| Allen Rozmiar B mm | 4 |
| Exzenterweg C mm | 1,3 |
| SW D mm | 16 |
| Siła zamknięcia kN G | 3400 |
Nr art.: 949817414106
Wersja
| śrubowe mimośrodowe | M8 |
| SW E mm Wysokość | 4,8 |
| Długość gwintu mm F | 16 |
| Allen Rozmiar B mm | 5 |
| Exzenterweg C mm | 1 |
| SW D mm | 20 |
| Siła zamknięcia kN G | 3900 |
Nr art.: 949817414109
Wersja
| śrubowe mimośrodowe | M10 |
| SW E mm Wysokość | 6,4 |
| Długość gwintu mm F | 20 |
| Allen Rozmiar B mm | 7 |
| Exzenterweg C mm | 1,6 |
| SW D mm | 20 |
| Siła zamknięcia kN G | 9000 |
Nr art.: 949817414112
Wersja
| śrubowe mimośrodowe | M12 |
| SW E mm Wysokość | 9,5 |
| Długość gwintu mm F | 24 |
| Allen Rozmiar B mm | 8 |
| Exzenterweg C mm | 2 |
| SW D mm | 25 |
| Siła zamknięcia kN G | 18000 |
Nr art.: 949817414115
Wersja
| śrubowe mimośrodowe | M16 |
| SW E mm Wysokość | 12,7 |
| Długość gwintu mm F | 30 |
| Allen Rozmiar B mm | 12 |
| Exzenterweg C mm | 2,5 |
| SW D mm | 30 |
| Siła zamknięcia kN G | 27000 |
