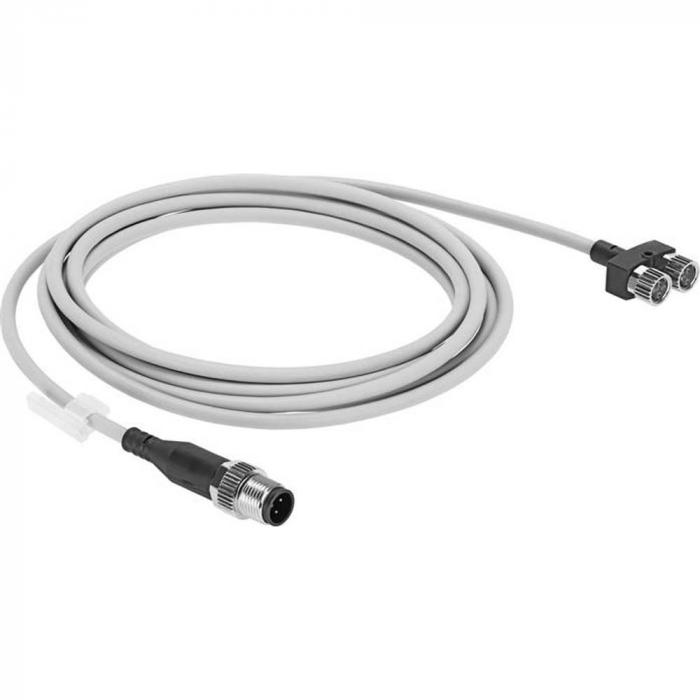

FESTO - NEDY-L2R1-V1-M8G3-U-M8G4-2.5 - Rozdzielacz Y z kablem po stronie sterującej - 2,5 m - szary

Zakres stosowania

Rozdzielacz NEDY-L2R1-V1-M8G3-U-M8G4-2.5R (8005303) jest stosowany głównie w technologii automatyzacji.

Stosowanie

Produkt umożliwia niezawodne i precyzyjne sterowanie układami pneumatycznymi lub hydraulicznymi.

Specyfikacja

Materiał obudowy - PCTPE-U(PUR)
Materiał powłoki kabla - TPE-U(PUR)
Materiał nakrętki złączkowej - niklowany mosiądz
Materiał uszczelek - NBR
Materiał styków wtyczki - pozłacany stop miedzi
Materiał tulei gwintowanej - niklowany mosiądz
Informacje o materiale - BezhalogenowyNie zawiera miedzi i PTFEZgodny z RoHSOdporny na kwas fosforowy
W oparciu o normę - EN 61076-2-104
Konstrukcja - rozdzielacz Y z kablem po stronie sterowania
Typ dystrybutora - 2 do 1
Oznaczenie kabla - z uchwytem na znak
Typ montażu - z akcesoriami z otworem przelotowym na śrubę M2
Połączenie elektryczne 1 - Funkcja - Strona sterowania
Podłączenie elektryczne 1 - Konstrukcja - okrągła
Połączenie elektryczne 1 - Typ połączenia - Wtyczka
Złącze elektryczne 1 - wyjście kablowe - proste
Podłączenie elektryczne 1 - Technologia podłączenia - M8x1, kod A zgodnie z EN 61076-2-104
Podłączenie elektryczne 1 - Liczba biegunów/przewodów - 4
Podłączenie elektryczne 1 - zajęte słupy/przewody - 4
Połączenie elektryczne 2 - Funkcja - Po stronie urządzenia polowego
Złącze elektryczne 2 - konstrukcja - okrągła
Podłączenie elektryczne 2 - Typ podłączenia - 2x gniazdo
Złącze elektryczne 2 - wyjście kablowe - proste
Podłączenie elektryczne 2 - Technologia podłączenia - M8x1, kod A zgodnie z EN 61076-2-104
Podłączenie elektryczne 2 - Liczba biegunów/przewodów - 3
Podłączenie elektryczne 2 - zajęte słupy/przewody - 3
Zakres napięcia roboczego DC - od 0 do 30 V
Zakres napięcia roboczego AC - od 0 do 30 V
Obciążalność prądowa przy 40°C - 3 A
Odporność na napięcie udarowe - 0,8 kV
Długość kabla 1 - 2,5 m
Charakterystyka linii - przeciąganie łańcucha+robot
Warunki testu Kabel - wytrzymałość zmęczeniowa na zginanie zgodnie z normą Festo Łańcuch wleczony - 5 milionów cykli, promień gięcia 28 mm
Warunki testowe na żądanie
Wytrzymałość na skręcanie - > 300 000 cykli, ±270°/0,1 m
Minimalny promień gięcia ze swobodnie ruchomą wkładką 1 - 46 mm
Średnica kabla 1 - 4,5 mm
Nominalny przekrój przewodu - 0,25 mm²
Stopień ochrony - IP68IP69KIP65
Temperatura otoczenia - od -25 do 80
Uwaga dotycząca temperatury otoczenia - -10 ... 40 °C przy montażu przez otwór przelotowy
Temperatura otoczenia z ruchomym prowadzeniem kabli - -20 do 80
Temperatura przechowywania - od -25 do 80
Znak CE (patrz Deklaracja zgodności) - zgodnie z dyrektywą RoHS UE
Stopień zabrudzenia - 3
Klasa odporności na korozję KBK - 2 - umiarkowane obciążenie korozyjne
Kolor osłony kabla - szary
Kolor obudowy - czarny
Waga - 9 g
