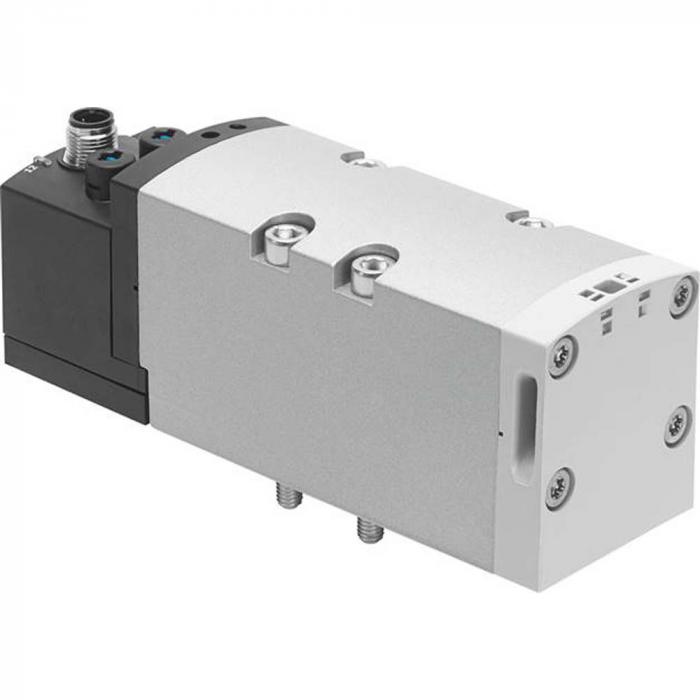

FESTO - Zawór elektromagnetyczny - 2x 3/2-drożny - Pneumatyczny powrót sprężynowy - Szerokość 52 mm - Cena za sztukę
(Przykładowa prezentacja)
| od € 345,99 |
| cena z podatkiem VAT |
| wysyłka gratis |
Masz pytania?
Chętnie Tobie pomożemy!
Chętnie Tobie pomożemy!
Zakres stosowania
- Pneumatyczny zawór elektromagnetyczny jest stosowany w zakładach przemysłowych.
- Materiałowa obudowa wykonana jest z wytrzymałego, odlewanego ciśnieniowo aluminium.
- Całkowita szerokość zaworu wynosi 52 mm.
- Uwaga materiałowa - zgodność z RoHS
- Materiał uszczelnień - FKMHNBRNBR
- Materiał obudowy - odlew aluminiowy PA
- Materiał śrub - stal ocynkowana
- Funkcja zaworu - 2x3/2 zamknięty, otwarty/zamknięty lub otwarty monostabilny
- Typ działania - elektryczny
- Szerokość konstrukcji - 52 mm
- Ciśnienie robocze - od 3 do 10 barów
- Konstrukcja konstrukcyjna - zawór tłokowy
- Tryb resetowania - sprężyna pneumatyczna
- Zatwierdzenie - C-Tickc CSA us (OL)c UL us - Recognized (OL)
- Oznaczenie CE (patrz Deklaracja zgodności) - zgodnie z dyrektywą EMC UE
- Stopień ochrony - IP65NEMA 4
- Szerokość nominalna - 15 mm
- Wymiar siatki - 59 mm
- Funkcja powietrza wylotowego - może być dławiona za pomocą przepustnicy poprzez indywidualną płytkę przyłączeniową
- Zasada uszczelnienia - miękka
- Pozycja montażowa - dowolna
- Zgodność z normą ISO 5599-1
- Obejście ręczne - zatrzaśnięcie-dotknięcie
- Typ sterowania - sterowanie pilotem
- Zasilanie powietrzem pilota - wewnętrzne/zewnętrzne
- Kierunek przepływu - nieodwracalny
- Nakładanie się - dodatnie nakładanie się
- Wskazanie stanu sygnału: dioda LED
- Zawór przepływu - 3000 l/min
- Zawór natężenia przepływu na pojedynczej płytce - 2 000 l/min
- Zawór przepływu połączony pneumatycznie - 2200 l/min
- Czas wyłączenia - 35 ms
- Czas włączenia - 20 ms
- Cykl pracy - 100%
- Maks. dodatni impuls testowy przy sygnale 0 - 1 000 µs
- Maks. ujemny impuls testowy przy 1 sygnale - 3 500 µs
- Znamionowy prąd odbioru na cewkę elektromagnesu - 165 mA do 30 ms
- Prąd znamionowy podczas redukcji prądu - 35 mA po 30 ms
- Charakterystyka cewki - 24 V DC - 4,6 W
- Dopuszczalne wahania napięcia - ± 10%
- Medium robocze - Sprężone powietrze zgodnie z normą ISO 8573-1:2010 [7:4:4]
- Wskazówki dotyczące obsługi i sterowania - Możliwa obsługa dodatkowa (wymagana w dalszej eksploatacji)
- Odporność na wibracje - test aplikacji transportowej z poziomem dotkliwości 2 zgodnie z FN 942017-4 u
- Odporność na wstrząsy - test wstrząsów ze stopniem ochrony 2 zgodnie z FN 942017-5 i EN 6006
- Klasa odporności na korozję KBK - 0 - brak obciążenia korozyjnego
- Średnia temperatura - od -5 do 50°C
- Wilgotność względna - 0 - 90
- Czynnik sterujący - Sprężone powietrze zgodnie z ISO 8573-1:2010 [7:4:4]
- Temperatura otoczenia - od -5 do 50°C
- Połączenie elektryczne - okrągłe złącze M12x13Złącze centralne
- Typ montażu - na płycie przyłączeniowej
- Normalne nominalne natężenie przepływu - 2200 l/min
- Przyłącze pneumatyczne 1 - płyta przyłączeniowa rozmiar 2 zgodnie z ISO 5599-1
- Przyłącze pneumatyczne 2 - płyta przyłączeniowa rozmiar 2 zgodnie z ISO 5599-1
- Przyłącze pneumatyczne 3 - płyta przyłączeniowa rozmiar 2 zgodnie z ISO 5599-1
- Przyłącze pneumatyczne 4 - płyta przyłączeniowa rozmiar 2 zgodnie z ISO 5599-1
- Przyłącze pneumatyczne 5 - płyta przyłączeniowa rozmiar 2 zgodnie z ISO 5599-1
- Znak KC - KC-EMV
- Ciśnienie sterowania - od 3 do 10 barów
- Przyłącze pomocniczego powietrza sterującego 12/14 - płyta przyłączeniowa rozmiar 2 zgodnie z ISO 5599-1
- Przyłącze powietrza wywiewanego 82/84 - opcjonalnie: kanałowe bezkanałowe zgodnie z normą
- Zatwierdzenie - c CSA us (OL)c UL us - uznany (OL)C-Tick
- Waga produktu - 740 g
Wykonań (6)
Ograniczyć wybór
Opis
Kierunek przepływu
Nr części.
Typ
Nr art.: 854423631000
Wersja
| Opis | Pozycja spoczynkowa 2x otwarta |
| Kierunek przepływu | nieodwracalne |
| Nr części. | 566990 |
| Typ | VSVA-B-T32C-AD-D2-1R5L |
| € 345,99 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 2 - 4 dni robocze
Nr art.: 854423631001
Wersja
| Opis | Pozycja spoczynkowa 2x zamknięta |
| Kierunek przepływu | nieodwracalne |
| Nr części. | 567000 |
| Typ | VSVA-B-T32C-AZD-D2-1R5L |
| € 353,42 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 14 dni roboczych
Nr art.: 854423631002
Wersja
| Opis | Pozycja spoczynkowa 1x zamknięta - 1x otwarta |
| Kierunek przepływu | nieodwracalne |
| Nr części. | 566992 |
| Typ | VSVA-B-T32H-AD-D2-1R5L |
| € 345,99 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 14 dni roboczych
Nr art.: 854423631003
Wersja
| Opis | Pozycja spoczynkowa 1x zamknięta - 1x otwarta |
| Kierunek przepływu | nieodwracalne |
| Nr części. | 567002 |
| Typ | VSVA-B-T32H-AZD-D2-1R5L |
| € 353,42 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 14 dni roboczych
Nr art.: 854423631004
Wersja
| Opis | Pozycja spoczynkowa 2x otwarta |
| Kierunek przepływu | nieodwracalne |
| Nr części. | 566991 |
| Typ | VSVA-B-T32U-AD-D2-1R5L |
| € 345,99 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 14 dni roboczych
Nr art.: 854423631005
Wersja
| Opis | Pozycja spoczynkowa 2x otwarta |
| Kierunek przepływu | nieodwracalne |
| Nr części. | 567001 |
| Typ | VSVA-B-T32U-AZD-D2-1R5L |
| € 353,42 |
| cena z podatkiem VAT |
| wysyłka gratis |
Czas dostawy 14 dni roboczych
